FRP絶縁管巻線機

Lianyungang Tuotian Aviation Equipment Co., Ltd.は、高品質の製品と手頃な価格が特徴の、中国のFRP絶縁パイプ巻線機の大手メーカーおよびサプライヤーの1つです。ここの工場から中国製のCE承認製品を大量に購入してください。また、カスタマイズサービスや無料サンプルもご利用いただけます。

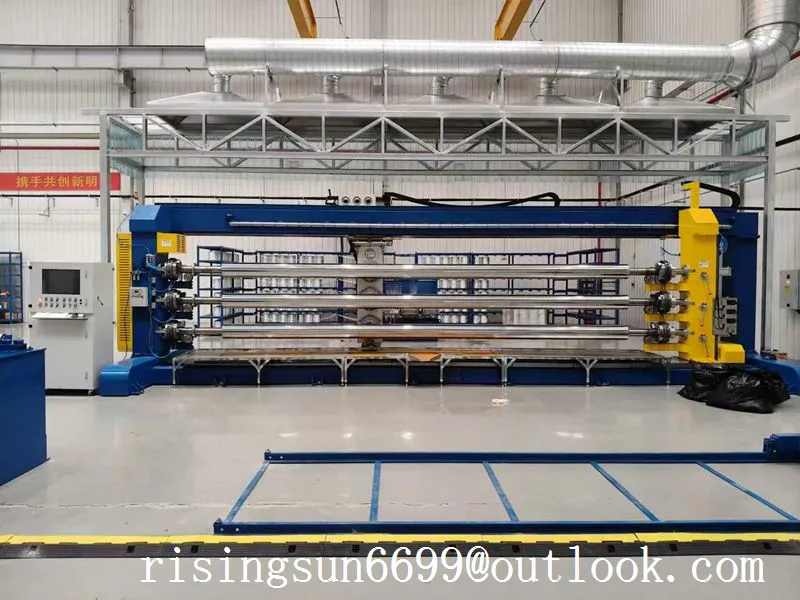

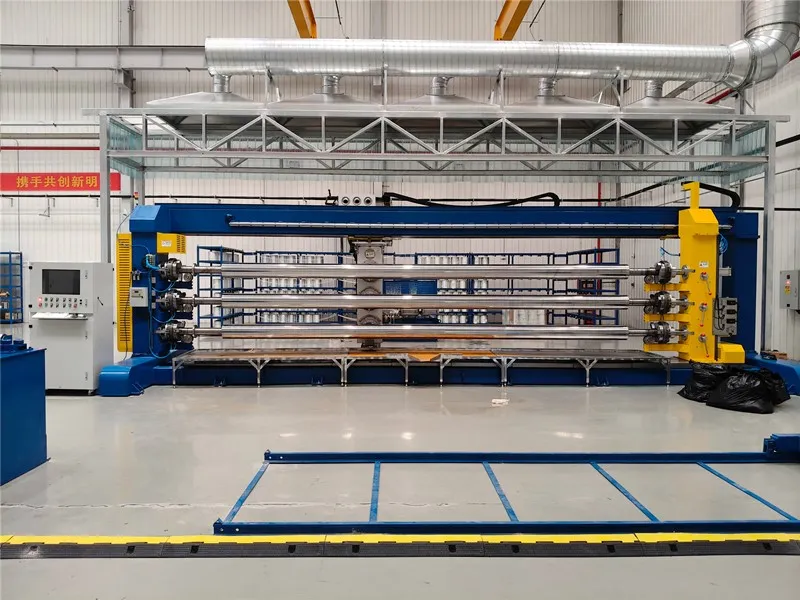

高圧電気工学、鉄道輸送、新エネルギーなどの分野では、FRP 絶縁管は「高絶縁強度、低誘電損失、構造安定性」という 3 つの主要な特性を備えている必要があります。{0} Tuotian Aviationが開発したFRP絶縁管巻線機は、「4-軸6-リンク制御システム+特許取得済みの巻線技術」によってサポートされており、原材料から完成品までの絶縁管の全自動精密生産を実現しています。 10 ～ 110kV の高電圧絶縁シナリオおよびさまざまな軸対称製品 (円柱、円錐、球など) に適しています。

この機械の主な利点は、「精度 + 柔軟性」のデュアル ドライバーにあります。駆動システムには、スケール ダイヤル付きの高精度誤差のないサーボ モーターと安川電機 (日本) のドライバーが使用されており、4 軸 (主軸速度、トロリーの動き、アームの伸縮、ワイヤ ガイドの回転) の同期制御を実現しています。プロファイル制御精度は誤差のないレベルに達しており、絶縁パイプの肉厚均一性が ±0.1 mm 以下であることを保証し、肉厚の不均一による局所的な電界集中を回避します。-伸縮アームには3kWサーボモータを採用し、精密ボールねじ装置を直接駆動し、送り精度0.005mmを実現しました。断熱パイプの直径、長さ、肉厚仕様（従来の 2 ～ 20 mm の壁厚範囲に限定されない）のカスタマイズをサポートし、さまざまな用途シナリオでの断熱ニーズに柔軟に適応します。

絶縁パイプの製造における主要な問題点に対処するために、この機械は 3 つの重要な構造を最適化します。1 つは、ワイヤー ガイド ヘッドと一緒に伸縮する同期接着剤タンクで、テーパーまたは可変直径セクションの巻き取り時の糸のたるみの問題を解決します。{0}}張力変動が±3N以下で絶縁管の層間接着強度が25MPa以上を確保します。 2 つ目は、樹脂温度 (RT-80 度) を動的に調整するウォーターバス電気加熱含浸システムで、さまざまな環境下でも安定した樹脂粘度、および 0.005 以下 (20 度で) の誘電損失係数を確保します。 3 つ目は、トロリーと同期して動く密閉型 30 ボビンの内部糸引きクリールで、糸の摩擦損失を低減します。糸切れアラームの応答時間は 0.5 秒以下で、生産中断による材料の無駄を防ぎます。

操作に関しては、このマシンには中国語-英語-のグラフィカル ヒューマン マシン インターフェースが搭載されており、自動、半自動、手動モード間の切り替えをサポートしています。-新しいオペレータは、標準化されたパラメータ テンプレート (「35kV 断熱パイプ」、「110kV 断熱パイプ」など) を使用して 2 日以内に操作をマスターできます。制御キャビネットは、トロリーのシングル トリップや巻線層の数などの動的パラメータをリアルタイムで表示し、デュアル操作 (メイン ステーション + 補助ステーション) をサポートしています。-自動障害検出機能により、ダウンタイムが 30% 以上削減されます。高圧電力会社がこの機械を導入した後、絶縁パイプの生産サイクルは従来の装置の 60% に短縮され、合格率は安定して 99.2% 以上となり、絶縁装置分野における Tuotian Aviation の技術力が十分に実証されました。
