FRPコンデンサブッシュ巻線機

Lianyungang Tuotian Aviation Equipment Co., Ltd.は、高品質の製品と手頃な価格が特徴の、中国のFRPコンデンサーブッシュ巻線機の大手メーカーおよびサプライヤーの1つです。ここの工場から中国製のCE承認製品を大量に購入してください。また、カスタマイズサービスや無料サンプルもご利用いただけます。

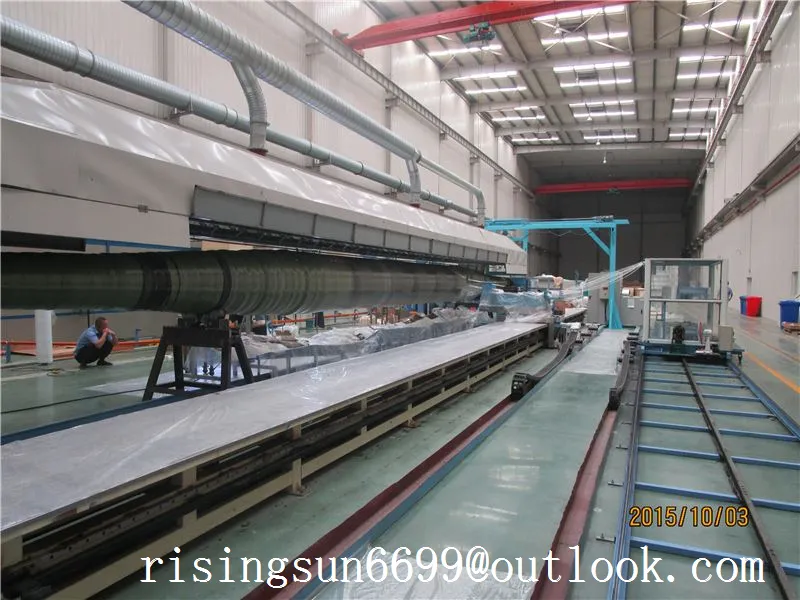

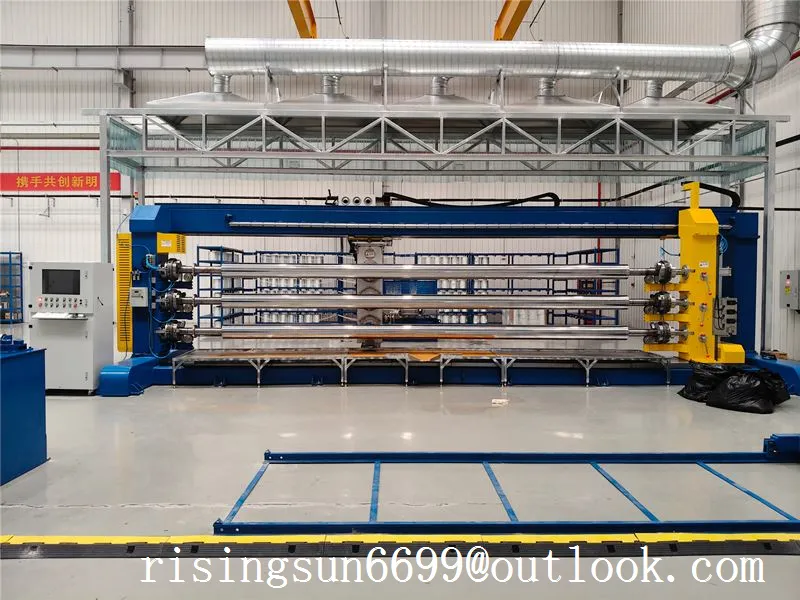

電力コンデンサの中核となる絶縁部品である FRP コンデンサ ブッシングには、「巻線の均一性、絶縁の一貫性、構造のコンパクトさ」に関する厳しい要件があります。-肉厚のわずかな偏差や気泡でも、コンデンサの故障の原因となる可能性があります。 Tuotian Aviation が開発した FRP コンデンサ ブッシュ巻線機は、「4- 軸 6 リンケージ モーション システム + 完全閉ループ定張力制御」を技術コアとして採用し、精密コンデンサ ブッシュ生産用に特別に設計されています。コンデンサのブッシングの直径 (例: 20 ～ 150mm、またはこの範囲を超える特別仕様) および長さ (例: 300 ～ 2000mm、またはカスタマイズされた寸法) のカスタマイズをサポートし、さまざまなタイプの電力コンデンサの絶縁ニーズに正確に適合します。

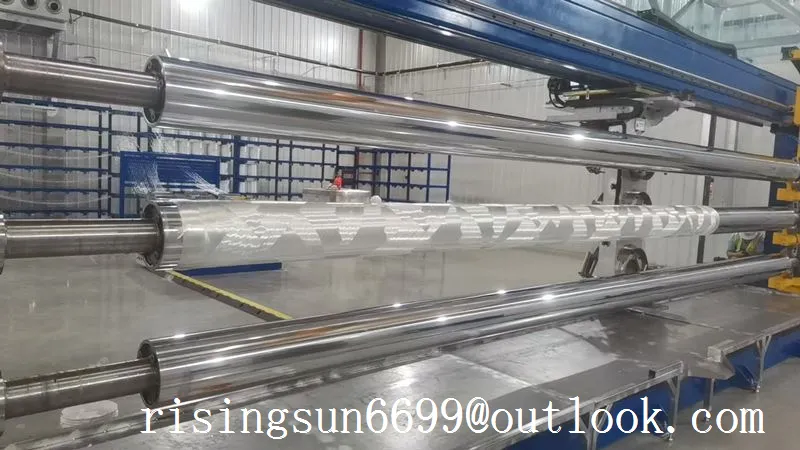

この機械の核となる競争力は「精密制御 + 複雑な構造の適応」にあります。この機械は、4 つの主要な運動機構 (メイン シャフト、トロリー、延長アーム、ワイヤ ガイド) を駆動するために、安川電機 (日本) の-誤差のない-高精度の誤差のないサーボ モーターと、高精度の低バックラッシュの遊星減速機を組み合わせています。-これにより、ワイヤガイドは高速かつ高精度の回転（最高速度 150rpm）と ±0.01 mm の伸縮位置決めを実現し、「シリンダー + コーン」構造のコンデンサー ブッシングを正確に巻き取り、従来の装置が複雑な形状に適応するのに苦労する問題を解決します。-フルクローズドループ定張力制御システム-は、張力の変化を毎秒動的に検出します-。ボビン径が最大から最小まで小さくなっても、張力は設定値の±3N 以内で安定しています。これにより、ブッシング密度が 1.8g/cm3 以上、絶縁破壊電界強度が 25kV/mm 以上となり、巻き取り中にガラス繊維に均一な応力がかかることが保証されます。

ソフトウェア レベルでは、この機械には Tuotian Aviation が独自に開発したプロフェッショナルな巻線ソフトウェアが搭載されており、3 つのコア機能を備えています。1 つは、層の長さを自由に調整できる最大 10,000 の巻線層のプログラミング、コンデンサ ブッシングの「多層セグメント絶縁」ニーズに適応し、層間のスムーズな移行を保証することです。 2 つ目は、トロリーの動きに関係なく、O- ポイントが決してドリフトしないことを保証する自動ゼロ検出技術です。バッチ生産されたブッシュの長さの偏差は ±0.5 mm 以下です。- 3 番目は、ヘリカル、円周、複合プロファイル巻きをサポートするプロファイル設計ソフトウェアです。巻き角度は7度から90度まで無段階に調整できるため、コンデンサブッシュの機械的ニーズ（「軸方向の引張強度」、「径方向の電気抵抗」など）に基づいてプロファイルを最適化し、耐用年数を延長できます。

生産の詳細に関しては、この機械は「同期水浴含浸 + 接着剤押し出し機構」を革新的に採用しています。接着剤タンクはワイヤ ガイド ヘッドと同期して伸縮し、底部浸漬によりガラス繊維への完全な含浸が保証されます。接着剤の押し出し機構により、接着剤の搬送量（接着剤含有量偏差±2%以下）を正確に制御し、過剰な樹脂によるブッシュの膨らみや樹脂不足による絶縁不良を回避します。ワイヤーガイドには表面仕上げ0.8μm以下のチタン合金を採用し、ファイバーの磨耗を低減し、糸切れ率を1,000ブッシングあたり0.1回に抑えます。現在、この機械は多くの電力コンデンサ企業に適用されています。製造されたコンデンサ ブッシングは GB/T 4109-2021 テスト (中国国家規格) に合格し、定格電圧の 1.2 倍以下でも部分放電を示さないため、拓天航空が精密絶縁分野に力を与えるベンチマーク製品となっています。
